概述

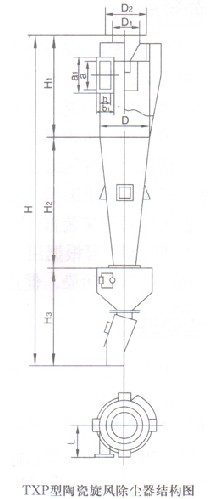

TXP型陶瓷旋风除尘器是在原多种旋风除尘器基础上设计研制的一种新型旋风除尘器,采用斯泰曼的_优化系数结构型式。内外壳体与构件使用陶瓷筒块砌筑, 确保了抗磨性能,不但使用寿命有了_,且减少钢材用量,降低了装置造价与维护检修费用。解决了旋风除尘器磨损的问题。 除尘机理(参看结构示意图) 该除尘器利用了旋风筒内速度场分布的高峰对烟气上升的作用,设置了上升筒和二次分离室以及中间排气管。烟气由入口以设计速度旋流进入筒体,烟尘受离心作用 而分离,由上而下分离的粉尘沿筒体沉降到灰槽;烟气以旋流的高峰速度沿0.6左右筒径上升,含微尘浓度较高的部分烟气沿上升筒壁高速旋流进二次分离室,再 经旁路风道回到锥体,二次被分离的粉尘降到锥底汇同一次分离的粉尘进入灰槽。二次被分离后的烟气从中间排气管由出口排出。由于在上升筒的上升旋流速度较主 筒体内要高的多,故微尘能有效的进行二次分离。大大提高了整体除尘效率。 |
|
