旋风除尘器设计计算
发布时间:2022/12/30 17:10:00 来源:银座环保设备
旋风除尘器也是可以细化分为很多型号,规格的,风量的,比如从外形分为单管和多管的,利用陶瓷旋风子或者铸铁旋风子进行净化。
旋风除尘器设计计算确定一个进口风速度,理论上取15,18,20的都有,通过风量风速你可以计算出进口截面积(方形,宽长比例比较常用的是1比1.5),因为出口截面一般都去等于进口截面,所以出口直径也知道拉,出口直径一般都类等于圆桶直径的2/5,所以圆筒直径可以算出来,圆筒长度等于0.9倍的直径,锥斗高度侧取1.5倍的直径。这些数据知道拉一般可以设计出来拉。
选择旋风除尘器的型式
选XLP/B型旁路式旋风除尘器
选择旋风除尘器的入口风速
一般进口的气速为12 ~25m/s。取进口速度=15m/s .
计算入口面积A
已知烟气的流量Q=2000m 3/h , v=l5m/s 则入口面积 A= Q/3600v =0.037m 2
入口高度a、宽度b的计算
查几种旋风除尘器的主要尺寸比例表得:

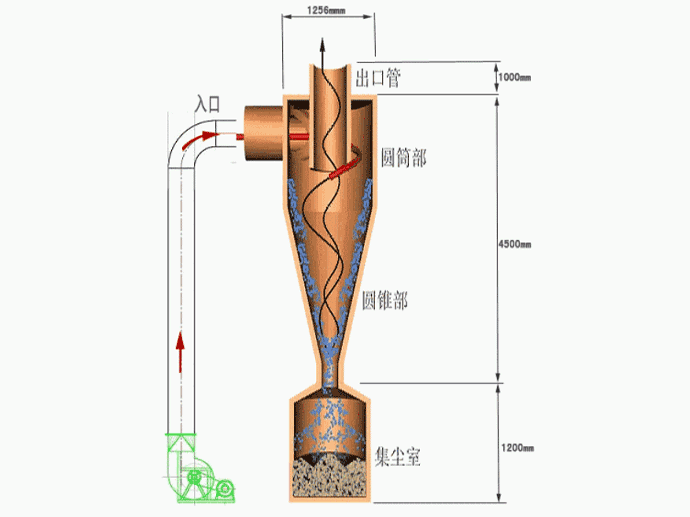

旋风除尘器

燃烧计算
1.1实际耗空气量的计算
在标准状况下,以1Kg应用煤为基准进行计算,结果见表1-1 。
1Kg该煤完 全燃烧时所需要标准状况下的氧气的体积Vo为;
Vo=(50.4+7.5+0.47-1.25)×22.4=1279.448L(1-1>
假设空气中氮氧的摩尔数之比为N/O=3.78,则1Kg低硫煤完 全燃烧时所需要的空气体积Vk为:
Vk= ( 1+3.78 ) x1279.448=6115.953L (1-2)实际消耗的空气体积Vk为:
v k=1.4 V k=1.4×6115.953=8562.333 L ( 1-3 )
