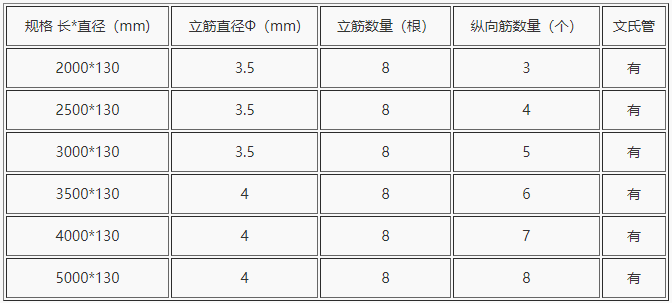

电厂脱硫除尘专用有机硅除尘骨架共有三种规格，一种是内角星的，一种是圆形的，还有一种是多接头的，它的生产需要注意的点共有8点。
(1)将已加工好的骨架放入除油槽泡制15分钟，起目的是除去袋笼表面的油污。
(2)在从除油槽中把骨架取出在放入清洗池进行浸泡，在次深入去除去骨架的油渍。
(3)从清洗池取出骨架放入除锈池进行除锈处理，目的是除去骨架上的金属氧化层，增强吸附力。
(4)从除锈池取出骨架放入磷化槽进行磷化处理，目的是增强袋笼表面的粘合力。
(5)将处理好的袋笼放入烤箱，温度设为$2100℃，进行20-30分钟的烘干，目的除去骨架上的水份，保持骨架体的干燥和干净。
(6)取出骨架，将调制好的有机硅均匀的喷涂在骨架表面。涂层厚度在60μm～100μm。
(7)将喷涂好的骨架放入烤箱，温度设为$2200℃，进行120分钟的烘烤。之后保持$2200℃，进行30分钟的热定型。将骨架自然冷却，即完成了骨架有机硅喷涂工艺。
(8)有机硅粘合力强的厚度在60-70μm之间。厚度在60μm～100μm。

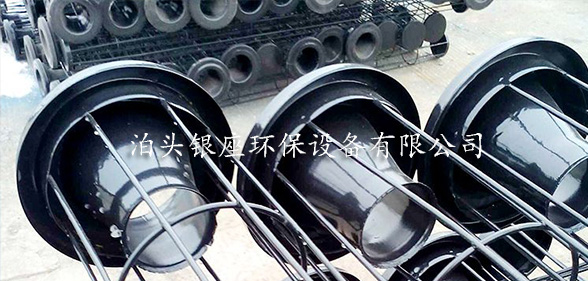

电厂脱硫除尘专用有机硅除尘骨架特点：耐受高温、耐受腐蚀、支撑力好、更换方便、使用寿命长。
