一、概述

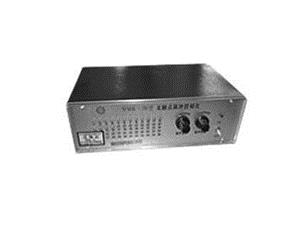

WMK-20型脉冲控制仪，该机在电气性能，工作原理，及使用上和ＷＭＫ－2型、3型相同外，在电路设计，元器件使用，机箱结构等各方面都做了重大改进，输出部分分别有10、12、14、16、18、20、24、27、30、32、36、40位等电压分别有24V、36V、110V、AC220V各种。具有外型美观大方，性能稳定，维修方便等特点。
二、技术性能
脉冲间隔 1秒－30秒
电源电压 220V 50HZ
脉冲宽度 0.05秒－0.2秒 重量 3kg
使用温度 －20℃－+45℃ 外型尺寸 10×20×30cm2
电源消耗 ≤40W
三、工作原理
该仪器由直流稳压，脉冲发生器，单稳，数字集成电路，门控，门推动，可控硅输出，数码显示等电路组成。
NE555输出可调的脉冲计数信号和门控信号。计数电路译码和十个门的输出全部由一块MOS数字集成担任。计数输入加有自动清“0”延迟计数，开启电源后，计数从“0”依次输出循环计数。脉冲信号输入到门控电路，去控制门输出的导通时间，同时也控制可控硅的导通时间。
220V交流经降压半波整流后，给可控硅和数码管提供脉冲输出和显示电压。可控硅输出的脉冲电流启动电磁阀去控制除尘设备工作。
四、使用和维护
使用前首先接好电磁阀，详细核对接线是否正确，然后开启电源。如果电磁阀已编好号，看是否从“0”开始输出。根据观察调到理想的脉冲间隔和即告完毕。
MOS数字集成块一旦接入电路工作非常稳定。数码管有短时间的提前燃亮和重码，一般是可控硅灵敏度过高所致。应降低推动管3DG的β值，或在可控硅控制_及对地并联一只300Ω－2KΩ之间的电阴。如果出同常亮首先检查可控硅是否击穿或漏电。出现丢字一般情况是单稳电路有故障，主要是三_管β值低。电路翻转时出现干扰信号影响计数。
五、注意事项
a） 输出接头严禁虚焊和接触不良。往往因接触不良产生的电火花干扰会影响整个电路的正常工作。_引起注意。
b） 单机输出公共线只能提供单机使用，多机使用输出部分应单机接，且不可相互连接。
c） 20门、14门控制仪输出公共线有独立接线柱或一根其他颜色的线，各电磁阀一端接20门输出插头，另一端接到公共线上。其余20门以内的控制仪输出公共线，一般排_后，导线颜色也不同，安装时请注意。
d） 保险管烧更换时不大于0.7_，0.__，严禁用油导线或其他物代替电源输入端。火线和零线都应接入0._，0.7_的保险丝，以确保仪器安全使用。
e） 控制仪启动电磁阀，电磁阀及连接导线不应出现短路，漏电现象，所以要经常检查。对地电阴要大于2兆欧
