产品名称:

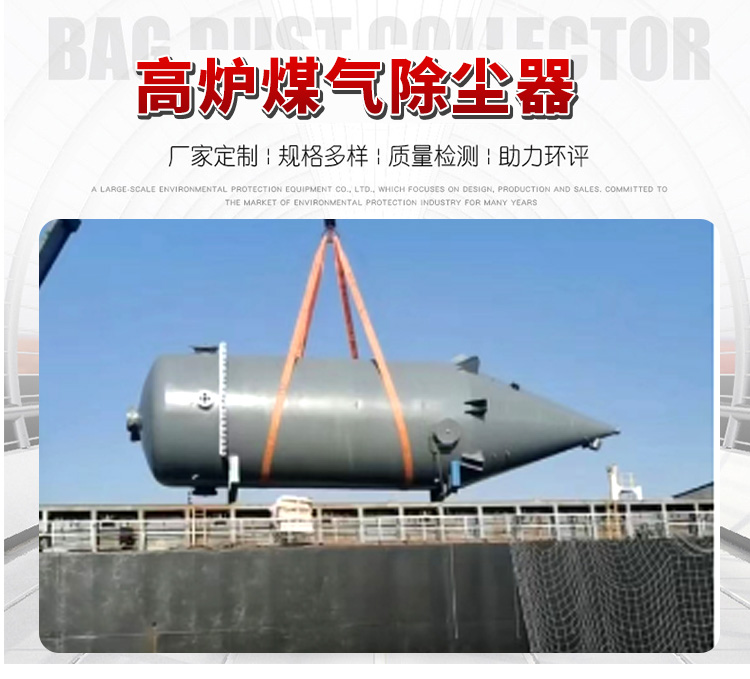

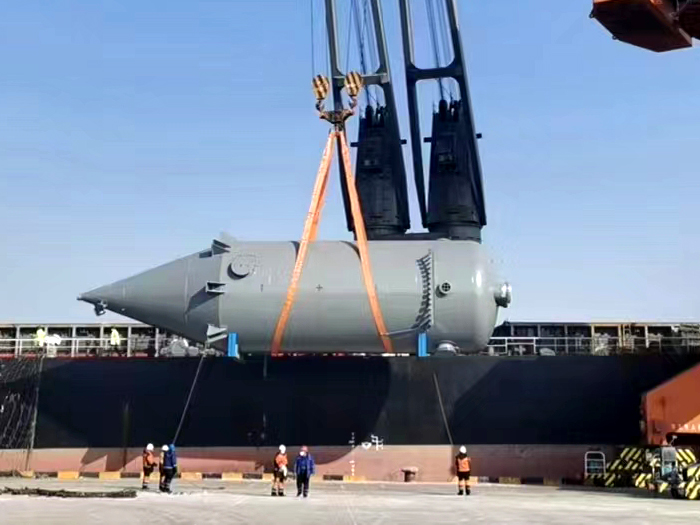

高炉煤气布袋除尘器 高炉除尘器
工作原理:
高炉煤气布袋除尘器 初步分离(粗净)后的煤气,由除尘器箱体的下端进气口进入箱体,较大的尘粒靠自重自然将落到灰斗内,较小及微粒弥散于过滤室滤袋间空隙,从而被阻留在滤袋表面,经过滤后的清净煤气由管网送用户。除尘器随着过滤工况的进行,粉尘滤附于布袋表面增多,滤袋阻力逐渐增加,当滤袋阻力值达到上限时,可由系统控制自动开启净煤气反吹阀,将净煤气送入静压箱进行反吹滤袋,使滤袋由吸瘪状态变成膨胀状态,使吸附在滤袋外表面的粉尘抖落到箱体下部的灰斗内,灰斗内的粉尘经排灰阀排出。当滤袋阻力值达到下限时,由控制系统自动关闭净煤气反吹阀,停止反吹清灰,除尘器又投入净化过滤运行。

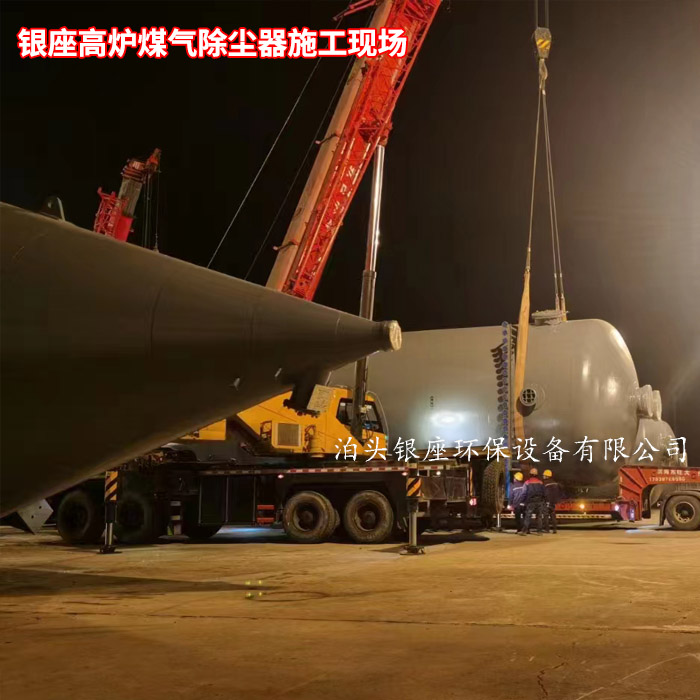

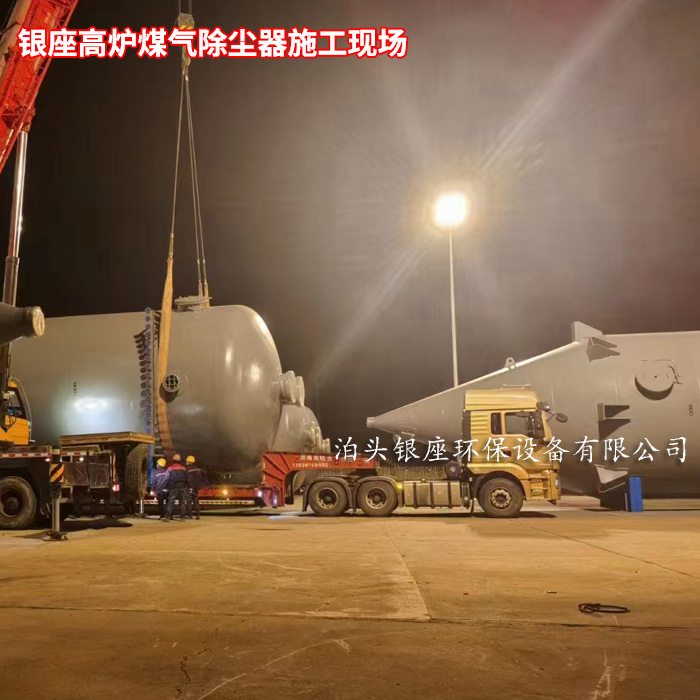

产品结构:
(1) 结构特点
除尘器中部箱体为园形筒状结构,设计压力0.25MPa,材质为Q345R,板厚14mm以上。其上设:
检修人孔。
箱体设氮气吹扫系统,用于清 除积聚的灰尘和筒体煤气置换吹扫;
仪表压缩空气系统,用于阀门控制;设人工灰尘检测口,方便取样化验。
悬挂式箱体支座。煤气进口接管设相应导流配气装置。
高炉布袋除尘器顶部采用符合JB/T4746-2002标准要求的正椭圆形封头,壁厚16mm以上,材质Q345R。净煤气从箱体顶部接出,在封头上设有安全阀及放散管。
高炉布袋除尘器下部采用锥形灰斗,材质Q345R,板厚14mm以上,锥形灰斗锥角为50°,确保灰尘顺利排出。下锥体上设双路蒸汽保温盘管防止煤气结露和粉尘结块而影响排灰。灰斗上下高低灰位各设一个热电阻检测灰斗的灰位,并设有仓壁震动器两套和氮气吹扫管。
除尘器进、出口管道分别设置全封闭式电动插板阀、气动三偏心蝶阀、大拉杆波纹补偿器、手孔。
(2) 箱体安全保护和气流分布
箱体上设有超压泄放装置一套,以保 证箱体的安全运行。设计温度为350℃时,泄爆压力0.245MPa。安全阀设在箱体顶部。
在箱体顶部的煤气出口支管上设置一套煤气放散装置,包括电动放散球阀和放散接管,放散口高出箱体顶部以上。放散球阀设计压力0.6MPa。放散管安装煤气检测口,以便箱体检修前,用气体置换后,手动检查箱体顶部的煤气或氧气含量。
箱体出口支管上安装插入式粉尘检测仪,在线实时检测净煤气含尘量,以此判断箱体内是否有破损布袋。
箱体进、出口设置差压变送器,以此来监视箱体压力;差压由进、出口煤气压力变送器计算得出,在线检测除尘器过滤阻力,以此控制脉冲喷吹清灰。
箱体进气口对壁设一块挡灰板(暂定),防止高速灰尘冲刷箱体壁板,造成箱体局部严重磨损。
在进气口和滤袋之间设有对煤气起导流作用的格子板,对煤气起导流作用,使煤气均匀向上。
出气口设置在箱体顶部。
(3)油漆要求
筒体内壁:涂E06-28无机硅酸锌防锈漆,每道干膜厚度50μm;然后涂W61-64有机硅高温防腐漆2道,每道干膜厚度50μm。筒体外壁:涂E06-28无机硅酸锌防锈漆2道,每道干膜厚度50μm。
