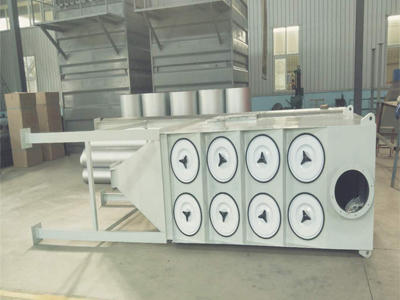

银座沉流式滤筒除尘器-沉流式滤筒除尘器HR

1. HR型沉流式除尘器主要特点

（1） 压差小，合理的进风口设计使机体内的气流分配更加均匀，并降低气流阻力，在正常进行状态下，空气进出口法兰间的压降为800~1000Pa，过滤风速可达0.5~ 1.5m/ min。

对于0. 5μm尘粒的除尘效率为99.9%，对于0.5- 10um的尘粒的除尘效率为99. 97%，在小于1000mg/m3入口含尘浓度情况下排放的清沽空气含尘浓度小于3mg/m3。

（3）合理的空气动力设计,在正常操作下，含尘空气通过顶部或侧面进人除尘器内，经过过滤后干净空气进人干净空气室并从除全器下侧排出机体外，尘粒在向下的气流中更易分离。

（4）灵活的组装式模块结构，根据不同的生产要求将若干个模块灵活地组合在一起成为一个除尘器整体，外面的检修门和平放的加强托套令滤筒的拆换更快速、方便，并确保维修工作的安全。

2沉流式滤筒除尘器工作原理

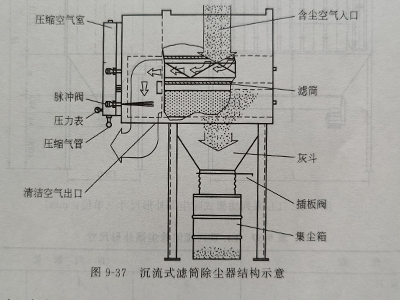

沉流式滤筒除尘器的结构如图9-37



在正常运作时，含尘空气从除尘器侧部进风口进人除尘器并通过滤筒，粉尘被隔离并积累在滤材外表面，而洁净的空气则通过滤筒中心进入二次空气室，然后经除尘器下（侧）面的出风口排出。

在清洁滤筒时，脉冲控制器驱动电磁阀操纵在压缩空气喷管上的薄膜阀，高压的压缩空气通过喷管喷出，除去滤筒的灰尘。掉落的灰尘则随向下的气流，落入集尘器中。

沉流式滤筒除尘器是利用下行气流提高除尘效率的除尘器。除尘器选用的滤筒的滤材是一种较微粒网状结构，其对0.5μm尘粒的过滤效率可达99.9%。由于涂在滤材表面的独有的涂层的微小筛孔可阻挡0.5μm级的尘粒留在滤材表面，而不能渗入滤材内部，这样粉尘只能在滤材的表面积累形成尖饼达到某一厚度时才会在自重和气流的作用下自动从滤材表面脱落，令除尘器可获得较好的过滤效果和较低的运行费用，并使滤筒更加经久耐用。
