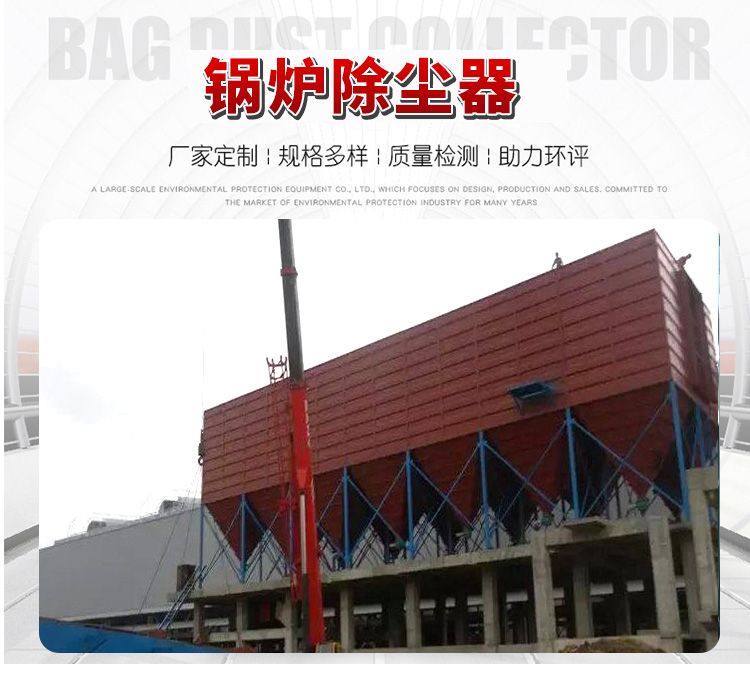

银座锅炉除尘器的内部构造堪称工业设计的典范,主要由四大系统组成精密的净化网络.箱体系统是这座城堡的外墙,分为上部箱体,中部箱体和下部灰斗三部分,采用气密性设计,漏风率极低,耐压强度高达5000Pa,为内部过滤过程提供坚固的屏障.
从结构上看，
银座锅炉除尘器主要由箱体、滤袋、清灰装置、灰斗和进出风系统组成。
1.箱体是一个密封的外壳，为除尘过程提供空间。
2.滤袋是核心过滤部件，通常由高耐温、耐腐的滤料制成，悬挂在箱体内。
3.清灰装置用于去除滤袋表面附着的粉尘，常见的有机械振打、脉冲喷吹等类型。
4.灰斗位于箱体下方，用于收集清灰过程中掉落的粉尘。
5.进出风系统则包括进风口、出风口和相应的风道，引导含尘烟气进入除尘器并将净化后的烟气排出。
工作原理
银座锅炉除尘器也称之为袋式除尘器，采用织物滤料对含尘气体进行粉尘分离捕集的设备，起到筛分、拦截、扩散含尘气体的功效。其中，筛分作为布袋除尘器主要的滤尘作用，如果粉尘粒径超滤料纤维孔隙，设备可自动将粉尘筛滤出来。通常情况下，如果织物滤料纤维孔隙大于粉尘粒径时，主要利用惯性碰撞、扩散等作用完成筛分操作。如果滤布上逐渐形成粉尘黏附层，碰撞、扩散等作用减小，主要采用筛分将沉积的粉尘实施过滤。须注意，滤料和清灰方式是影响布袋除尘器除尘效果的关键内容，滤料不仅具有较好的透气性、致密性，也具有良好的耐腐、高耐温功效。银座锅炉除尘器清灰主要包括机械振动、脉冲反吹等方式，脉冲反吹根据空气压力主要包括高压、中压、低压脉冲反吹，脉冲清灰能够有效调整喷吹强度及频率，是世界上广泛使用、效果理想的清灰方式。
银座锅炉除尘器的工艺流程：在锅炉运行过程中产生的含颗粒物烟尘，首先被净化系统的吸气口捕集，随后经过风管进入旋风除尘器进行初步处理。接着，烟尘被引入脉冲布袋除尘器进行深度过滤。在此过程中，含尘烟气进入除尘器的中箱体下部，利用挡风板形成的预分离室，大颗粒粉尘因惯性作用直接落入灰斗。烟气继续上行，到达滤袋时，粉尘被阻留在滤袋外侧。随着滤袋表面粉尘的累积，压力降逐渐增加，当达到设定值或设定时间时，控制器会触发喷吹系统开始工作。压缩空气通过集气包、脉冲阀和喷吹管上的喷嘴，顺序向滤袋内喷射。这导致滤袋急剧膨胀，在产生的加速度和反向气流的作用下，附着在滤袋外的粉尘被剥落并落入灰斗，通过卸灰阀排出。过滤后的清洁气体则通过风机和烟囱排入大气中。
